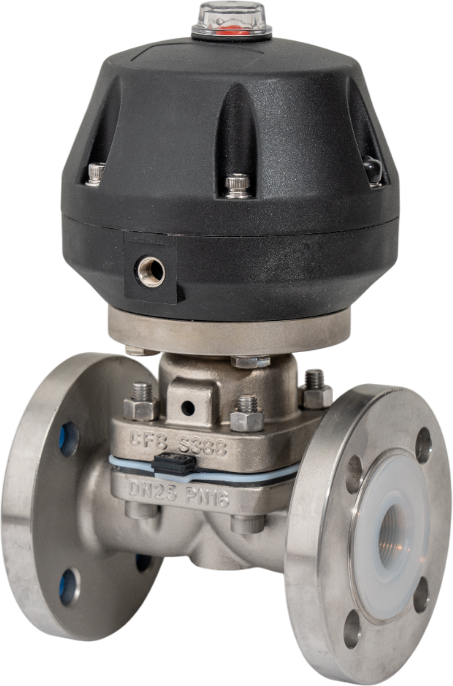

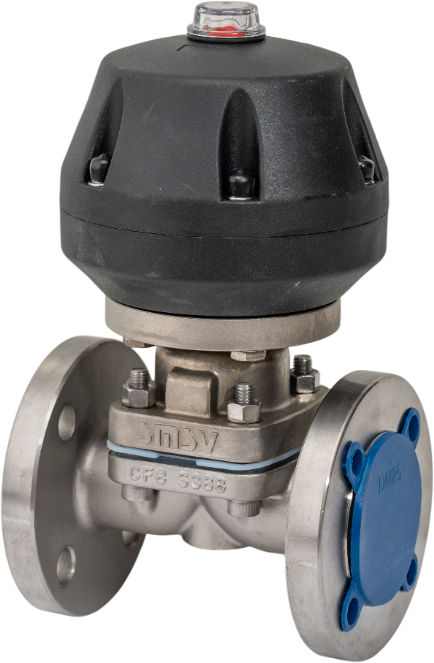

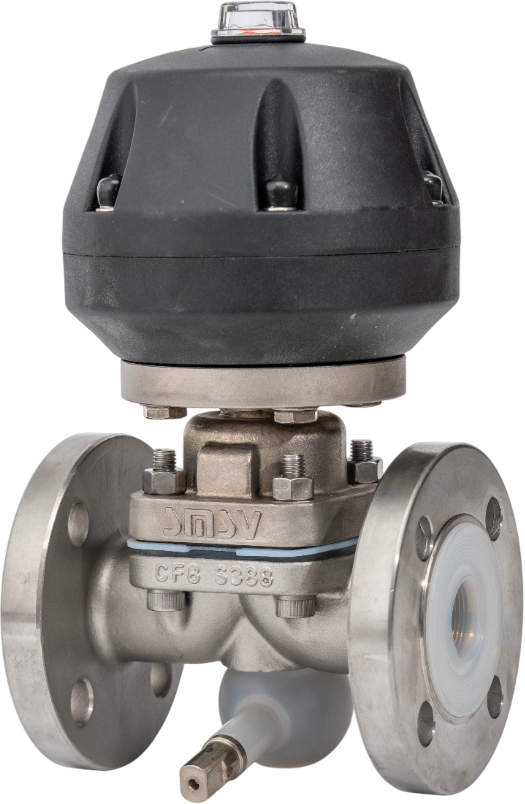

| المواصفات الفنية | |
|---|---|
| التصميم والتصنيع | QB/T12239-89 BS5156 |
| معايير التصميم | JB/T82.1-94 GB9113.3-88 |
| أبعاد من الوجه إلى الوجه | GB12221-89 |
| معايير التفتيش والاختبار | GB/T13927-92 |
| المعلمات الفنية | |
|---|---|
| القطر الاسمي (DN) | DN15~DN150 |
| نوع الاتصال | مزود بشفة |
| حجم المشغل | مشغل مكبس من نوع Gemü (عودة زنبركية) أو مشغل حجاب حاجز |
| طريقة التحكم | إغلاق ذو موضعين (تشغيل/إيقاف) أو تحكم متدرج |
| الضغط الاسمي (PN) | 6bar، 16bar |
| ضغط الإمداد | 5~7bar |
| درجة حرارة الوسط | -29~160℃ |
| درجة حرارة البيئة | -20~60℃ |
| مادة الجسم | فولاذ كربوني (C)، فولاذ مقاوم للصدأ (P, PM, PL) |
| مادة المقعد/الختم | EPDM+PTFE |
| أبعاد الاتصال الرئيسية | |||||||
|---|---|---|---|---|---|---|---|
| القطر الاسمي (DN) | H （الارتفاع） | D1 （القطر الخارجي للشفة） | D （قطر فتحة مسمار الشفة） | L （طول جسم الصمام） | n （عدد ثقوب الشفة） | C （حجم الفتحة） | B （سماكة الشفة） |
| 15 | 215 | 65 | 95 | 125 | 4 | 14 | 14 |
| 20 | 220 | 75 | 105 | 135 | 4 | 14 | 16 |
| 25 | 225 | 85 | 115 | 145 | 4 | 14 | 16 |
| 32 | 240 | 100 | 135 | 160 | 4 | 18 | 16 |
| 40 | 285 | 110 | 145 | 180 | 4 | 18 | 16 |
| 50 | 307 | 125 | 160 | 210 | 4 | 18 | 18 |
| 65 | 327 | 145 | 180 | 250 | 4 | 18 | 22 |
| 80 | 390 | 160 | 195 | 300 | 4 | 18 | 25 |
| 100 | 470 | 180 | 215 | 350 | 8 | 18 | 25 |
| 125 | 637 | 210 | 245 | 400 | 8 | 18 | 30 |
| 150 | 240 | 280 | 460 | 8 | 23 | 30 | |
| 200 | 295 | 335 | 570 | 8 | 23 | 35 | |
| اختيار الملحقات | |
|---|---|
| صمام الملف اللولبي | للعمل المزدوج، اختر 2-موضع 5-طرق؛ للعمل الفردي، اختر 2-موضع 3-طرق. حدد التحكم بالملف اللولبي الفردي أو التحكم بالملف اللولبي المزدوج عند تقديم الطلب. |
| منظم ومرشح وملين هوائي (وحدة FRL) | يثبت ضغط الهواء، يرشح مصدر الهواء، ويزيت الأسطوانات. |
| مفتاح الحد | يوفر تغذية راجعة عن بعد لإشارات المفتاح. |
| آلية التشغيل اليدوي | تمكن من فتح وإغلاق الصمام يدويًا. |
| موضع المؤشر | يدخل الإشارات التناظرية (4-20mA أو 0-10V) لتنظيم فتح الصمام. |
